ТЕМА: Биплан 3D Ultimate

Решил поделиться с вами чертежами и фотографиями процесса постройки (которые у меня никогда не получаются подробными)биплана для 3D пилотирования Ultimate 3D.

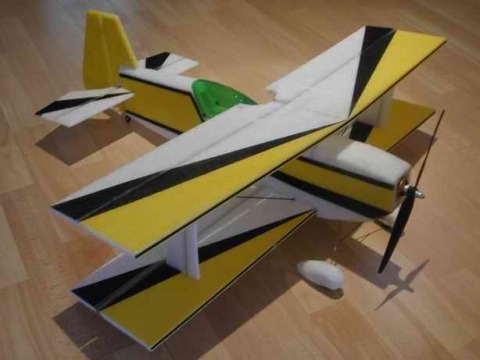

Вот так должен был выглядеть готовый самолёт.

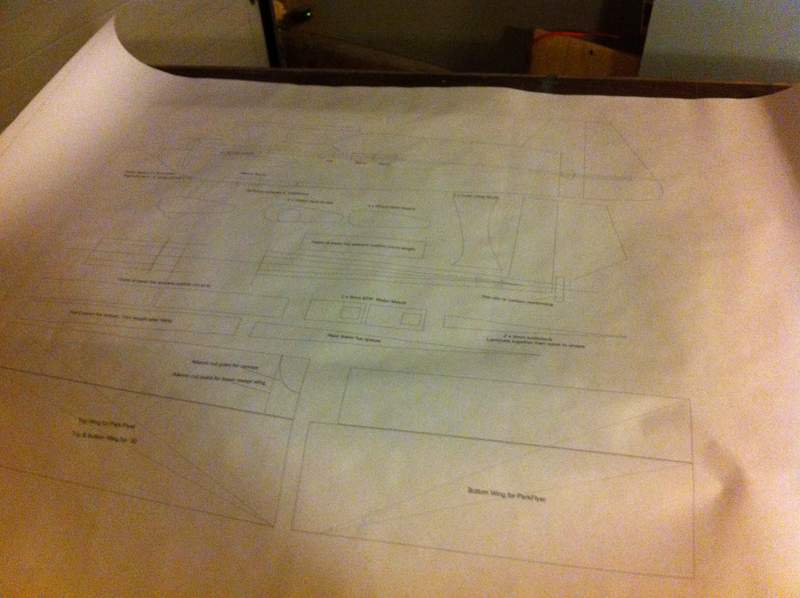

Начинается всё с чертежа который можно скачать по ссылке ниже

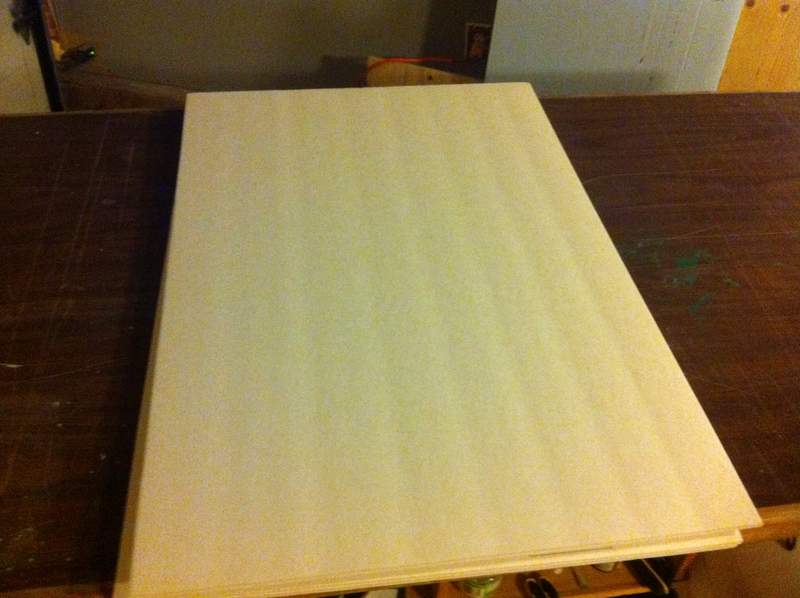

Это материал который у меня имеется в наличии (не совсем ровный, но полетит)

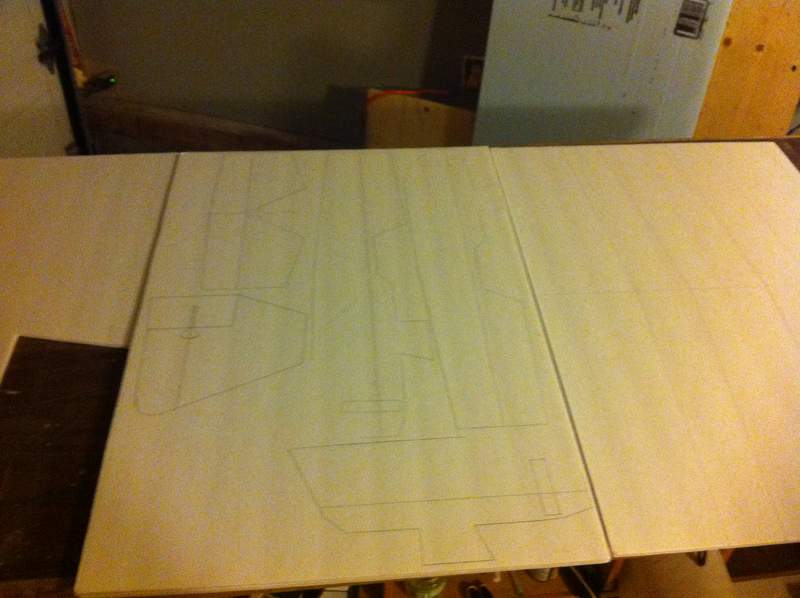

Переносим чертежи на материал. Тут кто во что горазд, я накрываю листы пены чертежем, прокалываю иглой все важные точки (как когда-то на черчении) и по ним линейкой перечерчиваю всё на пену.

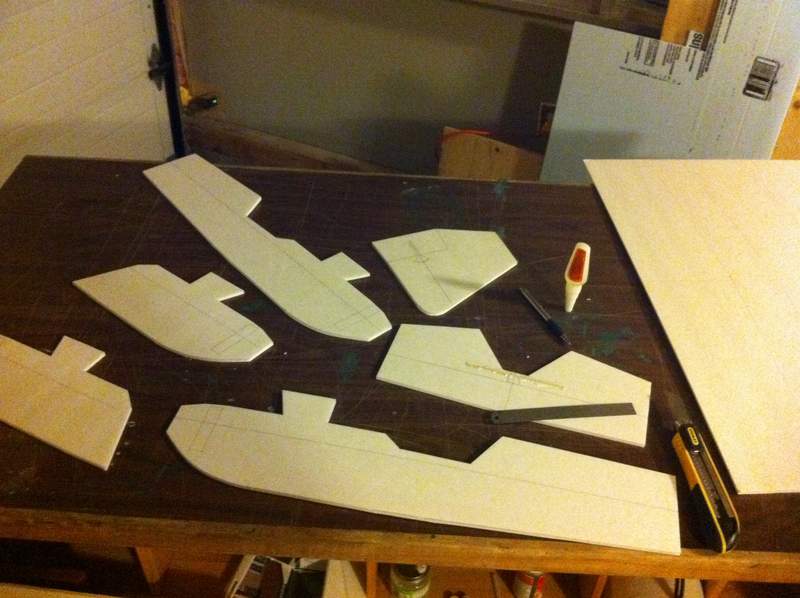

Потом вырезаем детали, тут видно, что морду я усилил так как чертёж был рассчитан на 9мм пену, а у меня она всего 4.5мм

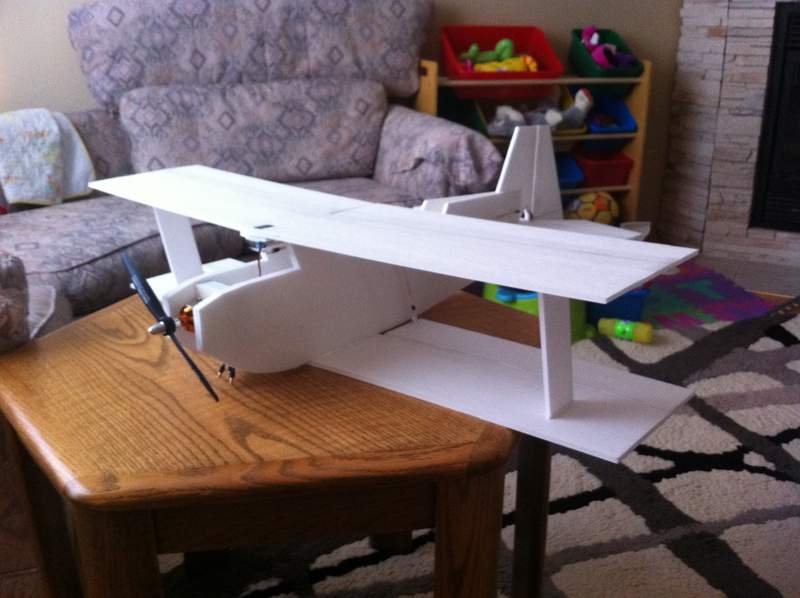

Всё клею до кучи и сравниваю с оригиналом, вот таким он получился у меня

И вот так он летает (видео надо будет переснять но пока какое есть)


Вот в этой статье есть ещё видео с этой моделью.

Ещё раз повторюсь, что очень много подробностей я пропустил, так как не привык писать такого рода темы.
Но так как я бью модели часто, а следовательно и строить их приходится на замену то эту тему буду постоянно обновлять и пополнять более подробными сведениями.

Так что продолжение следует

Дима! Бипланчик отлично ходит Классная модель. Молодец!!!Сколько весит? А как с центровкой, судя по полету немного задняя. нос коротковат. У Макара получилась дико задняя центровка. Какой движек поставил? Тяга на пределе или в пол газа летал. Хочу такой
Оригинал вообще лялечка.

На заднем плане дым или пар от гейзера?

Вес без батареи ровно 300гр.
Из-за того, что летаю на Li-Ion (об этом будет отдельная статья) то с центровкой проблем нет.
Вес моей 3C Li-Ion 2600Mah батареи 150гр.

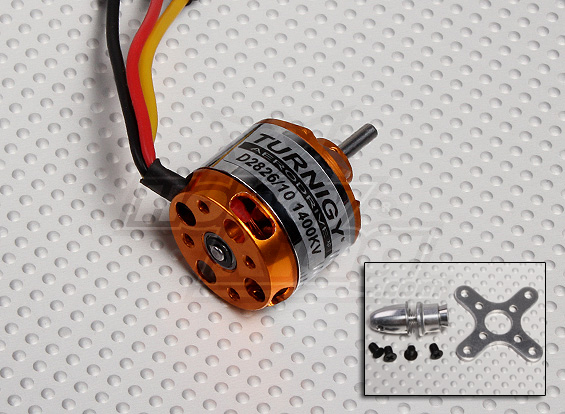

Движок у меня вот такой

D2826-10 1400kv Brushless Motor
Specs:
Rpm/V: 1400kv
Shaft: 3.17mm
Voltage: 2S~3S (7.4v to 11.1v)
Weight: 50g
Watts: 205w
Max Current: 21A
ESC: 40A
Suggested Prop: 7x4(3S) ~ 9x4.7 (2S)
Мои батарейки не способны отдавать большой ток, поэтому весь полёт в пол газа, иногда слышно как я добавляю тягу но она сама падает секунд через 5-7

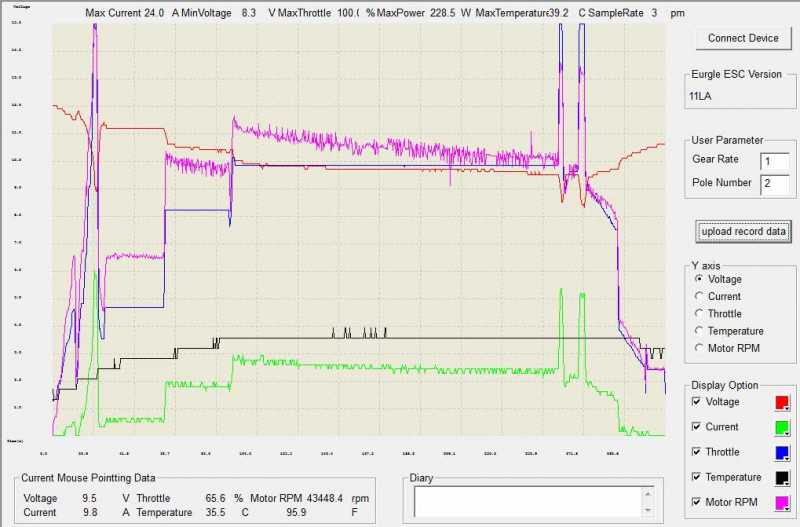

Вот логи полёта с бортового компьютера

Оригинал красивый, я тоже один раскрасил и подобрал фонарь из бутылки от жидкости для стекла, но средняя жизнь моих моделей 15-20 полётов. Не всегда по вине пилота, просто материал со временем начинает играть в месте соединения крыла и фюзеляжа, сам фюз трескается и.т.д. Поэтому я уже сильно не заморачиваюсь по поводу внешнего вида
А на заднем фоне это пар от мясокомбината но он находится в 30 км от места где я летаю.
Тут вообще видимость огромная с Молдавией не сравнится.

ребята чем хвастаетесь ! ресурс модели три часа полета и все разваливается от не грамотного проектирования и изготовления . пишите об успехах ,а не о совсем неудачных не прочных не ремонтопригодных моделях . Модели живут илетают годами при правильном к ним отношении. Моей кордовой пилотажной модели скоро 25 лет и хоть завтра в полет . а оади о я делаю лет на несколько так лет до 8 эксплуатации .до морального старения . и часто самолет простоуходит на пенсию и не в виде дров . Не топырьте пальцы ребята ,лучше СПОКОЙНО медленно ипечально У Ч И Т Е С Ь!!!!!!!!!!!!! У старших ине всегда у старших а скорее у более опытных и не считайте это зазорным ! ПРОШУ прошения или как говорят "ДИКО ИЗВИНЯЮСЬ" ВАШ Сирота Анатолий Николаевич Ульяновск Россия Регион 73 Удачи и успехов в полетах в конструировании . В анализе и послеполетных разборках .

Самолет больше похож на табуретку в плане аэродинамики да мастерство изготовления . Инструмент что на фото разве что для ботаников грушу прививать . КАК ВСЕ запущено ваС БЫ В НАШУ шКОЛУ АРМЕЙСКОГО МОДЕЛИЗМА юЧТО Я ПРОШЕЛ В СПОРТ РОТЕ .дА ИПОСЛЕ дЕДОВЩИНА воспитывала как надо . Кухонный моделизм мягко сказать РАСХОЛАЖИВАЕТ

Здравствуйте,
Позвольте полюбопытствовать, модель которой вот уже 25 лет вы тоже в течении двух часов собрали?
По непонятной причине вы посчитали статью хвастовством.
Ну давайте всех школьников не допустим к постройке пока не обзаведутся хорошим инструментом, а значит дорогим, а значит родители скажут: "Сиди дома, денег нет"
И учиться 3D пилотированию все станут на бальзовых моделях, затрачивая недели на постройку и уйму опять-таки банальных денег.
Много молодёжи вы сможете удержать в кружке с таким подходом?
Статья доказывает, что любой желающий может с чего-то начать при минимальных затратах, а если понравится и хватит средств, поверьте, ребёнок втянется. А будем ругать и критиковать, дети разбегутся по сектам, где им всегда рады да по задворкам.
Спасибо вам за ваши отзывы, но вы не правильно восприняли (либо я не так предоставил) материал.
Успехов!
